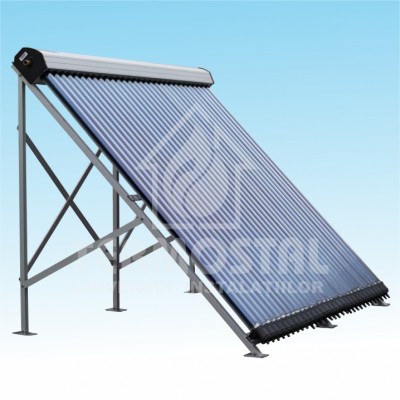

COLECTOR SOLAR PRESURIZAT 20 TUB CU SUPORT ACOPERIS PLAT

Un colector solar presurizat cu 20 tuburi vidate este un dispozitiv termic care captează energia solară și o transformă în căldură utilă pentru încălzirea apei calde menajere sau pentru integrarea într-un sistem termic mai complex (cu boiler, vas de acumulare și pompă).

• Presurizat înseamnă că sistemul lucrează sub presiune similară cu cea a instalației de apă potabilă (până la ~6–8 bar), ceea ce permite conectarea directă la un boiler/rezervor de acumulare fără a fi nevoie de golire iarna.

• Tuburi vidate înseamnă că fiecare tub este practic un mic colector cilindric cu vacuum între pereții de sticlă, ceea ce reduce pierderile de căldură și îmbunătățește captarea radiației solare.

Principiul de funcționare

1. Captarea luminii solare

   • Razele soarelui lovesc tuburile vidate din sticlă borosilicată, care au un strat foto-absorbant special (adică mai multe straturi metalice sau aluminiu/paladiu) care transformă radiația solară în căldură.

2. Transferul căldurii prin heat-pipe

   • În interiorul fiecărui tub este un „heat-pipe” (conduct termic cu lichid care se evaporă la partea superioară și apoi se condensează în partea de jos), care transferă eficient energia termică către un manifold colector (schimbător de căldură presurizat).

3. Schimbătorul de căldură și circulația agentului termic

   • Căldura captată este transferată într-un agent termic (de obicei apă cu antigel), care circulă prin colector și transmite energia către boiler sau vasul tampon printr-un schimbător de căldură izolat.

4. Presiune și funcționare continuă

   • Sistemul funcționează sub presiune, ceea ce înseamnă că nu este necesară golirea lui iarna, spre deosebire de sistemele nepresurizate, unde apa se poate îngheța dacă rămâne în tuburi.

 Componente principale ale colectorului

 Tuburi vidate (20 buc.)

• Diametru exterior ~58 mm, lungime ~1.8 m

• Straturi de absorbție eficiente pentru captare maximă a energiei solare

• Vacuum intens pentru minimizarea pierderilor termice

 Heat-pipe-uri

• Fiecare tub are un heat-pipe cu condensator (~22 mm) care transferă căldura către manifold.

 Manifold (header)

• Schimbător de căldură din cupru, izolat termic cu vată minerală și spumă poliuretanică, cu racorduri filet 3/4″ sau 1/2″ pentru agentul termic.

 Suport/montaj pentru acoperiș

• Cadru metalic (de obicei aluminiu) proiectat pentru fixarea pe acoperiș plan sau înclinat, asigurând un unghi de expunere optim către sud.

 Garnituri și etanșări

• Fiecare tub este fixat și etanșat individual, ceea ce permite înlocuirea unui tub fără a goli întregul colector.

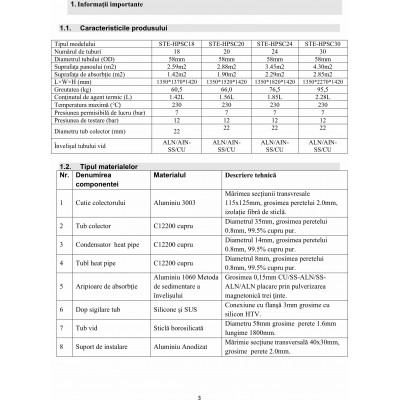

 Specificații tehnice tipice (model 20 tuburi)

Aceste valori sunt caracteristice pentru un colector solar cu performanță ridicată:

• Suprafață de absorpție: ~1.98 m²

• Suprafață totală: ~3.3 m²

• Presiune maximă de lucru: ~6–8 bar

• Greutate: ~60–70 kg

• Putere maximă termică: ~1.2–1.4 kW în condiții bune de soare

• Temperatură de stagnare a tubului vidat: până la ~280 °C

• Capacitate zilnică de încălzire (Δ40 °C): ~140–200 l apă caldă pe zi
  (Valorile de mai sus sunt exemplare pentru modele standard din această categorie.)

 Funcționare reală și eficiență

 Absorbție optimă chiar și în zile acoperite
Forma cilindrică a tuburilor vidate permite captarea energiei solare și când soarele nu bate perpendicular, ceea ce înseamnă performanță decentă chiar și în zile parțial norate.

 Rezistență la condiții meteorologice
Materialele (sticlă borosilicată, manifold izolat) și tehnologia de vid fac ca tuburile să aibă o rezistență bună la schimbări de temperatură și la vânt/grindină moderată.

 Ușurința integrării
Colectorul se conectează la un boiler sau vas de acumulare prin racordurile presurizate, și poate fi integrat într-un sistem existent cu pompe și control automat.

 Avantaje principale

 Randament termic ridicat datorită tuburilor vidate
 Fără pierderi de agent termic în tuburi (sistem presurizat)
 Tuburi individuale ușor de înlocuit
 Montaj flexibil pe acoperiș plan sau înclinat
 Funcționare pe toată durata anului, fără golire iarna (presurizat)
